蓝色陶瓷棒一般为氧化锆陶瓷棒，氧化锆可以做成彩色，如黑色，黄色，蓝色等，彩色氧化锆与白色氧化锆的性能基本一样，下面科众陶瓷氧化锆加工厂告诉大家蓝色陶瓷棒的制备方法。
下面做提供的是一种蓝色氧化锆陶瓷零件加工的制备方法，解决了现有技术中存在的制备出的氧化锆陶瓷烧结体颜色不均匀的问题。

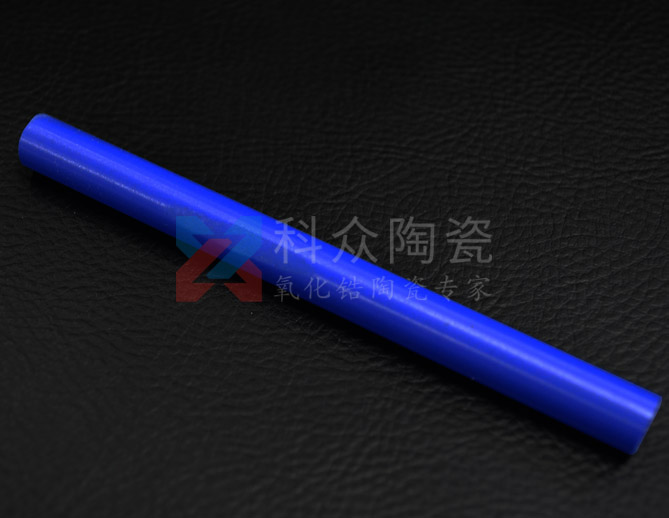

氧化锆蓝色陶瓷棒
步骤1，将氧氯化锆、可溶性钇盐、可溶性铝盐、可溶性钴盐按照Zr4+:Y3+:Al3+:Co2+摩尔比为100:3～6:4～16:2～8称量并依次溶于500mL去离子水中，搅拌、混合均匀后，加入分散剂，继续搅拌3-5h，得到混合溶液；
步骤2，向步骤1的混合溶液中逐滴加入浓度为25％的氨水溶液，边滴加边搅拌，形成灰色沉淀物，直至混合溶液的pH＝10.0时，停止滴加氨水溶液并继续搅拌10h，然后陈化24h，然后将灰色沉淀物过滤、洗涤并干燥，得到灰色氧化锆前驱体粉末；

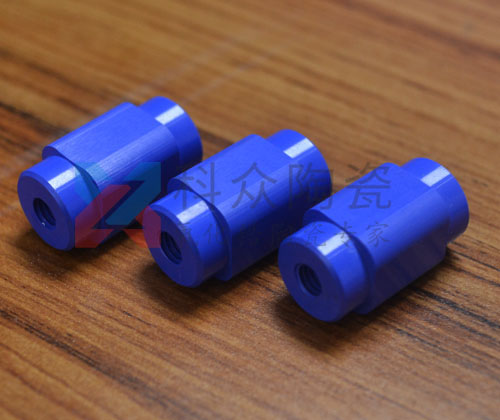

氧化锆蓝色异形件加工
步骤3，将步骤2得到的灰色氧化锆前驱体粉末放入马弗炉中在1180℃温度下预煅烧3-8h，得到蓝色氧化锆粉体；
步骤4，将步骤3得到的蓝色氧化锆粉体依次进行研磨、造粒以及干压或等静压成型制得蓝色陶瓷棒素坯，然后再经高温烧结得到蓝色陶瓷棒。
地址：http://www.taocibang.cn/zixun/2102.html
本文“蓝色陶瓷棒的制备方法（多图）”由科众陶瓷编辑整理，修订时间：2022-12-28 09:06:58
科众陶瓷是专业的工业陶瓷加工生产厂家，可来图来样按需定制，陶瓷加工保证质量、交期准时！
有疑问请点击咨询客服
- 上一页：氧化锆和氧化铝的区别（多图）
- 下一页：氧化锆汽车陶瓷零件的广泛运用（多图）
