电子陶瓷零件---氧化锆电子传感器

电子行业是当今时代必不可少的一个行业，电力已经覆盖了我们的方方面面，下面科众陶瓷厂将会给大家介绍用氧化锆陶瓷加工的电子陶瓷零件---氧化锆电子传感器。

传感器是当今科技发展中的热门领域,它通过晶体的特殊性能(如压电性、铁电性、电光性、电声性等)获得某种特殊的应用。对于错质材料,主要用于制作电子陶瓷器件,应用较广的是氧化锆固体电解质陶瓷和锆钛酸铅,即PZT压电陶瓷。立方相氧化锆具有萤石型结构,略偏离于理想结构。

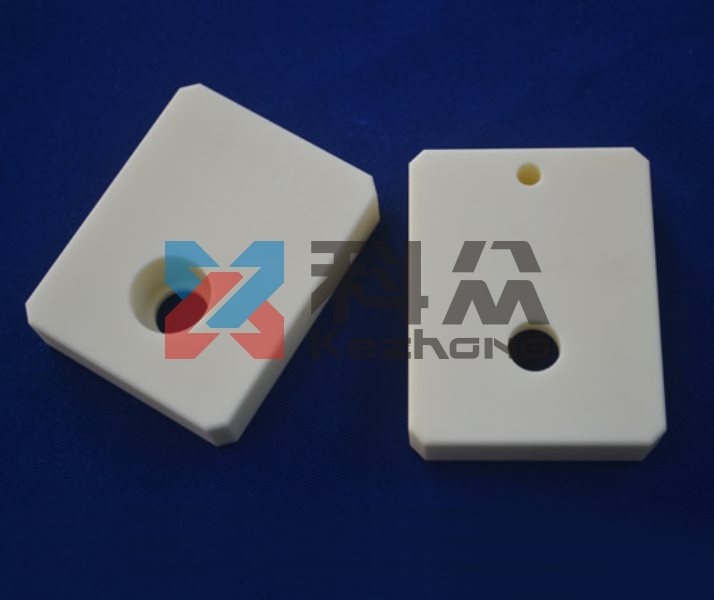

传感器陶瓷外壳

在单位晶胞中,Zr+位于氧八面体的中心,02-位于错四面体的中心。由于萤石结构中的氧八面体空隙仅有一半被Zr+占据,尚有大量的人面体空隙存在,这种松弛结构有利于O2的扩散和迁移,导致公认固体电解质的导电能力较强,特别是換入稳定剂后,由于氧化错萤石结构中固溶体的形成以及晶格内氧空位的大量存在,形成了良好的氧离子导电性。

目前,搀入Y2O)的氧化锆测氧传感器已在许多工作分析过程中作为氧定量分析的基本手段,检测范围可从百万分之几到常量。锆钛酸铅[Pb(ZrTi)]O固溶体因其具有的特殊性质,这些年来的应用不断增加。这类材料的压电效应与它们所具有的钙钛矿型晶体结构有关。

每一个阳离子有12个最靠近的的O-相伴随,而每个Zr或Tit在八面体配位上又有6个02-,Pb2+和O2形成了立方晶格。Pb2+大,在晶体结构中伸展。在这种情况下,品格(八面体位置)上的Z+处于亚稳定状态。然而,对于这一平衡的配置来说,有一最小能位。当这种不对称性与高电荷数结合在一起时,便产生了一个电偶极子。居里点温度以上,材料属立方晶系,Z+处于平衡位置上。

冷却时,四方体结构变得稳定,且有一固定的偶极子存在。此偶极子在冷却至居里温度以下时施以几儿千伏的电压,试样便老化了,此工艺称为为“相化”由于晶体有一固有的随意取向(使之产生偶极子),而压电陶瓷晶体中又只允许有确定的偶极子取向,因此在电场中完善的偶极子排布是不可能的。然而,电位差使之有可能获得最佳的排列。

极化以后,静电偶极子使材料具有增大其压电性能的特性。若外力施于陶瓷上,使之产生压缩或拉伸变形,则此变化便使偶极子产生一磁矩,这样,使有电压施于陶瓷上。在氧化锆陶瓷表面上施加一定电压时,陶瓷表面上也会发生尺寸变化,这一转变是确实存在的。只有当施以适当的压应力时才能产生有效的电压,即0.25MPa产生125V电动势。

PZT陶瓷具有机电耦合系数大,压电系数大,居里温度高等特点,并且可以通过变更组分使其物理性能在很大范围内调整整,以满足多种不同的需要。目前,PZT基压电陶瓷在军事上和国民经济中的应用范围之广,品种之多,达到了不胜枚举的程度。
