氧化锆陶瓷板的加工要求与烧结程序介绍

氧化锆陶瓷板在烧结成型以及机械加工时都有一些要求需要注意，这样才能保证陶瓷板的品质，下面科众陶瓷厂将详细介绍它的加工要求和烧结程序。

氧化锆陶瓷板加工要求：

外形打磨：这一步骤取决于所选择的加工程序。
A、注意车针单位时间内行走的距离，不要太快。
B、及时更换车针。　　

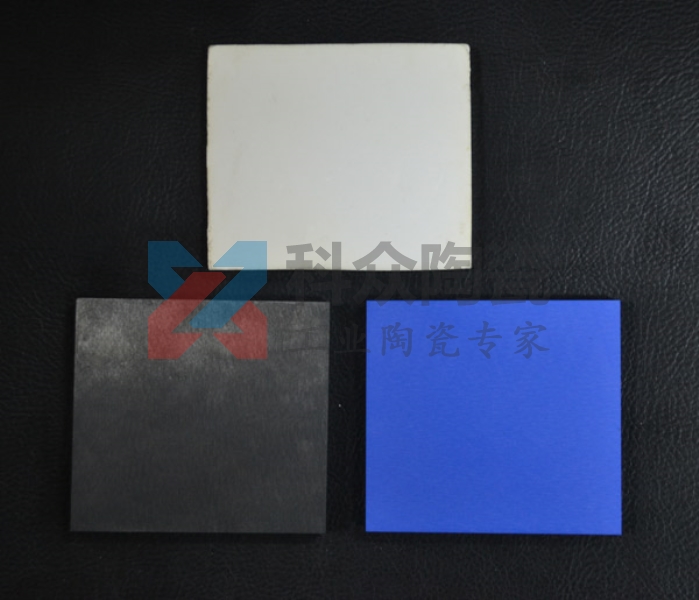

不同颜色氧化锆陶瓷板

工作支架的厚度：在烧结前支架的厚度至少是 0.7mm。烧结后也不少于0.4mm。　　

烧结：在烧结前，把支架上面的打磨时产生的碎屑应清理干净。烧结后支架的大小会有25%的收缩。因此用相匹配的烧结炉（温度可达1600℃）是十分必要的。

烧结程序：

●开始室内温度　
●升温速率：8℃/min　　
●结束温度：1480℃　　
●保持时间：120min　　
●冷却速率：8℃/min（可调整）　　
●开炉：300℃必须要注意的是，加工时要有足够的烧结工作空间，以防变形。必要时（比较大的长桥）要整体烧结，烧结后在切断各个支点。烧结后本材料可以达到所需要的物理性能，如近似于1200MPa的最大强度。氧化锆材料强度高，如果发现有断裂情况，基本上都是车削的时候出了问题。　　

注意事项：对于部分烧结的氧化锆陶瓷坯的研磨过程中产生碎屑应及时清理，且加工人员应该配戴防尘面具。

地址：http://www.taocibang.cn/jishu/1943.html
本文“氧化锆陶瓷板的加工要求与烧结程序介绍”由科众陶瓷编辑整理，修订时间：2022-12-27 16:27:54
科众陶瓷是专业的工业陶瓷加工生产厂家，可来图来样按需定制，陶瓷加工保证质量、交期准时！

有疑问请点击咨询客服
