氧化锆陶瓷磨削加工方法---ELID镜面磨削技术

现在小米手机以采用氧化锆陶瓷材料作为手机后盖，那么其犹如镜面的后盖的是如何进行陶瓷加工的呢，其实就是采用ELID镜面磨削技术，下面科众陶瓷厂给大家介绍一下这项技术。

陶瓷材料特别是硬度较大的陶瓷材料如氧化锆陶瓷等素来便是“加工困难户”，以致陶瓷精密元件的加工费用占到成本的30%-60%，有的甚至高达90%。因此探索陶瓷材料的精密、高效、低成本加工方法就显示尤为重要。

ELID镜面磨削技术

在线电解修整（Electrolyticin-processdressing，ELID）镜面磨削技术是一种低成本高效率的超精密镜面加工技术，广泛应用工程陶瓷、硬质合金、光学玻璃、玻璃陶瓷、单晶硅等超精密陶瓷加工领域中。对于硬脆材料及难加工材料,ELID镜面磨削技术作为一种高效的镜面加工技术,将取代传统的研磨抛光工艺进行精密镜面加工。其工作原理见下图及下文解析。

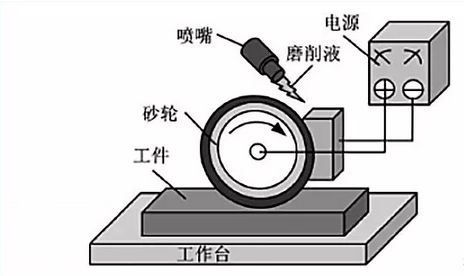

平面磨削ELID基本原理装置示意图

ELID磨削加工原理：如上图所示，电源正极通过电刷连接到导电砂轮的中心(这可减少电刷的磨损)，而电源负极安装到砂轮表面相应的位置，砂轮与负极的间隙在0.1~0.3mm范围内调整，喷嘴中喷出的具有电解功能的磨削液充满正负极间隙之间，在直流脉冲电源的作用下，使整个系统保持电解的状态，使电解砂轮表面的结合剂溶解，自动去除结合剂，露出掩埋的磨粒，这种修整持续进行，保证在加工过程中砂轮始终有突出的磨粒用以维持砂轮的锋利状态，从而使工件表面能有效地达到镜面效果。

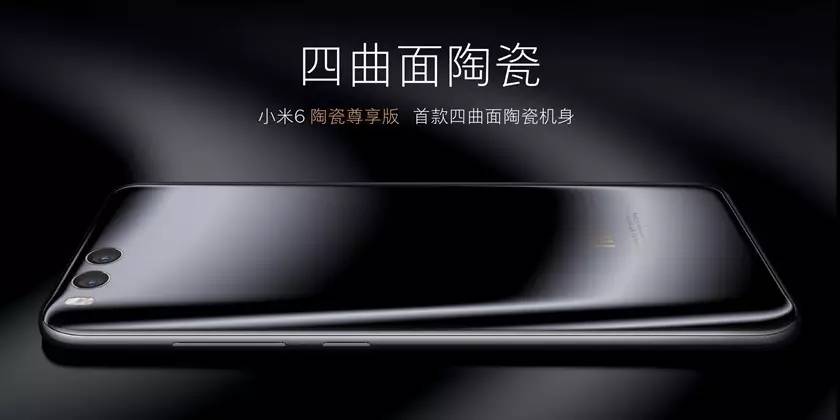

小米手机后盖
