螺纹陶瓷管螺纹的分类（图）

陶瓷管随着科技的发展已经可以进行攻牙加工，螺纹陶瓷管也被广泛运用，下面科众氧化锆陶瓷加工厂家给大家讲讲螺纹陶瓷管螺纹的分类。

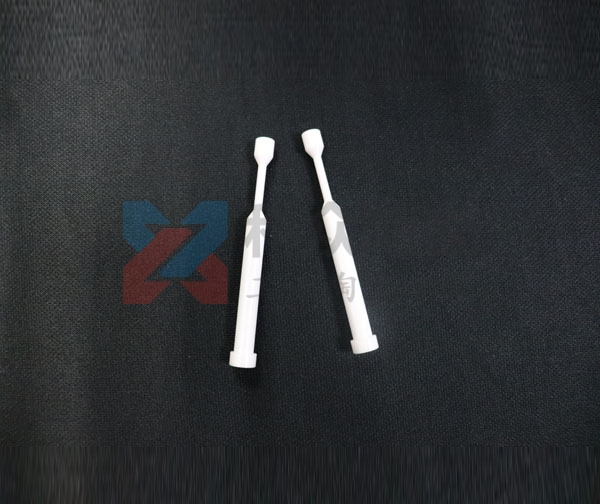

螺纹陶瓷管螺纹

螺纹陶瓷管外螺纹和管螺纹区别：外螺纹指在外圆上加工的螺纹，与之对应的是内螺纹（指在内孔里加工有螺纹）。 各种螺纹都可以加工成内螺纹或外螺纹。常见的管螺纹主要包括以下几种：NPT、PT、G等。

螺纹陶瓷管螺纹分为以下三大类：

1.英制管螺纹（55°）包括：一般密封管螺纹（R），非密封管螺纹（G），韩国日本的旧英制管螺纹（PT、PF）

2.美制管螺纹（60°）包括：一般密封管螺纹（NPT、NPSC），干密封管螺纹（NPTF、NPSF、NPSI、PTF-SAE SHORT），非密封管螺纹（NPSM、NPSL、NPTR、NPSH、NH、NHR）

3.米制管螺纹（60°）包括：一般密封米制管螺纹（MC，MP），非密封米制管螺纹（M）。参考《公制、美制和英制螺纹标准手册 (第三版)》我国旧的机械制图标准里面：55°密封圆锥管螺纹代号为ZG，60°一般密封圆锥管螺纹代号为Z。

我国新的机械制图标准里面：55°密封圆锥管螺纹改为柱内螺纹/锥外螺纹（RP/R1） ，锥内螺纹/锥外螺纹（RC/R2） ；60°一般密封圆锥管螺纹代号为NPT（参照美国标准制定）。详情参见国标GB/T 7306-2000。新旧标55°非密封圆柱管螺纹代号均为G。
