氧化锆陶瓷拉伸试件变形要求介绍（图）

氧化锆陶瓷在烧结成型时可先进行拉伸试件测试其韧性，那么为了符合拉伸试件的需要，应满足哪些条件呢？下面科众陶瓷厂给大家分析一下。

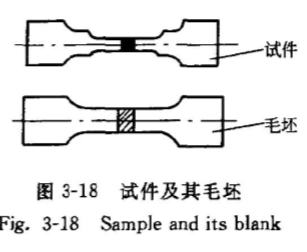

氧化锆陶瓷拉伸试件的形状及毛坯形状如图3－18所示。为了符合拉伸试验的需要，拉伸试件应满足以下要求：

①拉伸试件表面应有足够低的表面粗糙度

②圆弧部分应具有准确的廓形

③拉伸试件应保证轴对称精度。

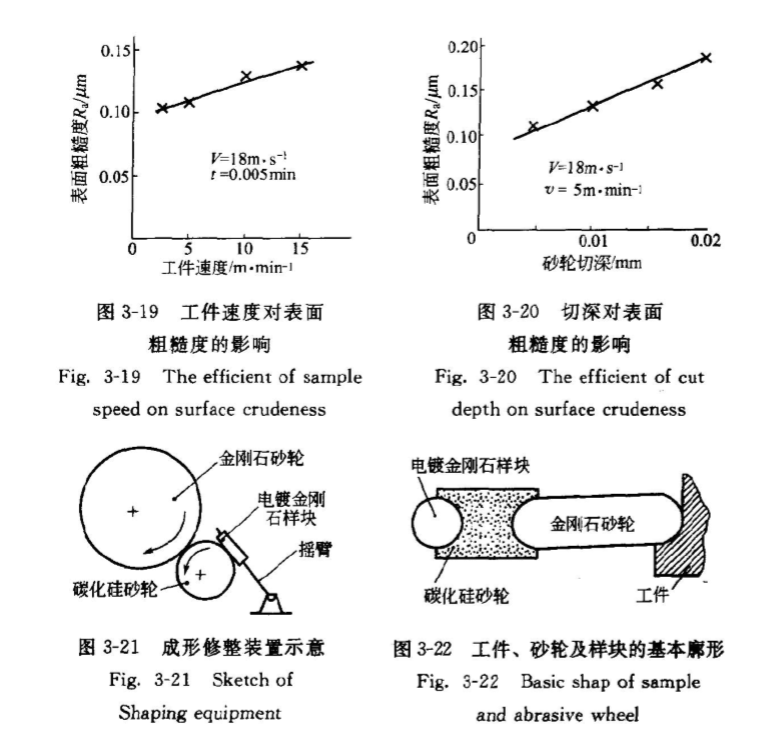

粒度号为100的金属结合剂金刚石砂轮对精磨陶瓷而言，磨粒尺寸相对粗了一些，但是对金刚石于精密陶瓷试件。在密削氧化锆陶瓷时，除了脆性崩碎以外，还存在明显的塑性变形。这也使得精磨氧化陶瓷试件时易获得较低的表面粗糙度由图3－19和和图3－20可知，当以低的工件速度和小的砂轮切深进氧化锆陶瓷的精密磨削，可以获得低的表面粗糙度。

精密时参数：工件速度3～5mmin－1，砂轮切深O0．005～0．010mm，砂轮速度为18ms1。这样，试件的表面粗糙度R值可控制在0．16pm以内。成形磨削用树脂结合剂金刚石砂轮。

陶瓷拉伸试件圆弧部分的成形磨削，首先得解决的问题是精确的金刚石砂轮廓形的修整，为此，提出了一种新型的成形修整装置，如图3－21所示。这种成形修整的装置结构十分简单，它由电机驱动的碳化硅砂轮和一个装有电镀金刚石样块的摇臂组成。


半导体陶瓷厂家用电镀金刚石样块对碳化硅砂轮进行修整，再以修好的碳化硅砂轮对金雨石砂砂轮进行修整，从而获得所需的廓形。电镀金刚石样块、碳化硅砂轮、金刚石砂轮及工件基本廓形之间的关系如图3-22所示。

科众陶瓷厂统一采用金刚石砂轮对氧化锆陶瓷进行打磨切割，进行陶瓷精加工，然后将品质优异，精度达到要求的精密陶瓷零件交到客户手中。
