氧化锆陶瓷的热膨胀性与温度的关系

氧化锆陶瓷的热膨胀系数时10.5（10-6/k），一般物体都遵循热胀冷缩的定律，氧化锆陶瓷业同样，它的热膨胀系数随着温度的变化会有所改变，下面科众陶瓷厂给大家分析一下。

陶瓷材料受热或冷却会发生热膨胀或收缩，这样就会在材料内部产生热应力。当材料中的晶相有可逆多型转变而伴随有大的体积改变时，将产生大的热应力。

纯ZrO2就是具有这种特性的陶瓷系统的典型例子。ZrO2多型转变温度大约为1000℃，当加热到约1100℃时它从单斜相转变为四方相（高温稳定相），反之亦然。这两种多型变体的密度相差很大，因此相转变时体积变化达0．6％或更大（线度方面），于是产生很大的应力，并出现开裂，特别是冷却时产生的张应力更是如此。

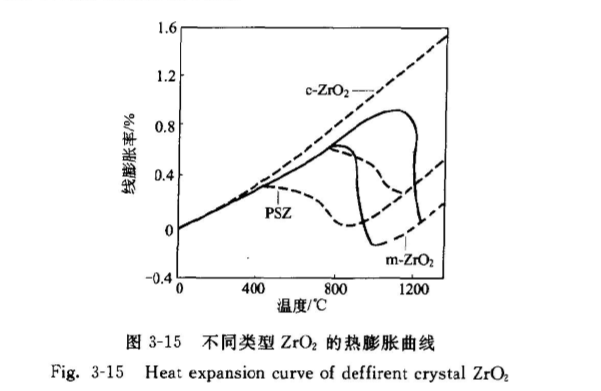

还有一种情况是，因为材料形状或传热特性使其中的温度分布不均匀（即产生温度梯度）时产生的应力。热膨胀行为是影响材料抗热震极其重要的因素，根据热膨胀理论可对材料的热膨胀行为进行设计和调整，特别是对氧化锆的热膨胀系数的大小和稳定剂的种类和添加量有一定的关系。这对考察它的抗热震性有重要的意义。图3－15［13］给出了纯单斜、部分稳定及立方氧化锆的热膨胀曲线。

单斜氧化锆的热膨胀系数小，其膨胀有显著的各向异性이且存在相变问题。立方氧化的热膨胀系数最大，并且随温度的增加而增加，因而由它构成的材料抗热震性较差。

氧化锆陶瓷是一种耐高温陶瓷，可耐1350摄氏度，所以其热膨胀率会有轻微改变，但在一般的温度下只要低于1300度，氧化锆陶瓷都特别稳定，所以可用来制成各种陶瓷零件，适用于各个行业。
