氧化锆陶瓷的三种晶型简介

氧化锆陶瓷性能非常稳定，导致其稳定的是它的结构体系非常特殊，它有三种晶型，并且三种晶型的密度分别不同，其性能也会有些许改变，下面科众陶瓷厂给大家详细介绍一下。

高纯的氧化镨呈白色,较纯的ZrO)呈黄色或灰色。ZrO2化性能稳定,除硫酸和氢氟酸外,对酸、碱及碱熔体、玻璃熔体和融金属具有很好的稳定性。热导率低、热稳定性好(部分稳定ZrO2)及高温变小是ZrO2陶瓷的最主要特征。

ZrO2陶瓷的热导率比其他陶瓷低得多，它是一种耐高温陶瓷。纯ZrO2致密烧结体变形温度高达2400-2500℃,一般工业纯ZrO2生产的制品蠕变温度也达2200℃。所以ZxO2陶瓷是高温隔热及结构材料的理想材料。

ZrO2陶瓷还具有很好的耐磨性,与Al2O3陶瓷相比,其磨损率为0:15(ZrO2tA2O2)。此外,ZrO2陶瓷化学性能稳底,还与多数熔融金属不浸润。ZrO2熔点为2715℃。ZrO2具有三种晶型:单单斜、四方和立方,其密度分别为5.65g・cm3、6.10gcm-3、6.27gcm~3。可见温度越高,密度越大。因此,在同样质量下,温度越低,体积越大。

实际上,人们对ZrO2并不陌生,早早在20世纪70年代就被用来作熔化玻璃、治炼钢铁等的耐火材料[21,但用做结构材料则是在认识了m&rarr;t相变体积效应后的近20年的事310。如图1-1所示,ZrO2共有三种晶型],在高温段(>2370℃)为立方相,在中温段(1200~2370℃)为为四方相,在低低温段(<<950℃)为单斜相。ZrO2的四方晶型相当于萤石结构沿着C轴伸长而变形的晶体结构,而单斜晶则为四方晶沿着&beta;角偏转一个角度而成的。

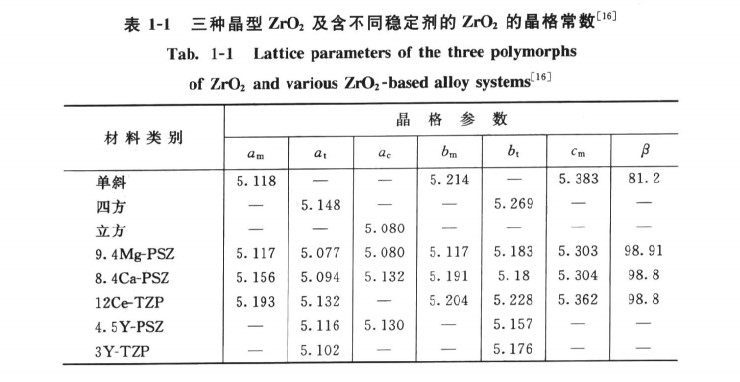

三种晶型的氧化锆及含不同稳定剂的氧化锆的晶格常数见表1-1
